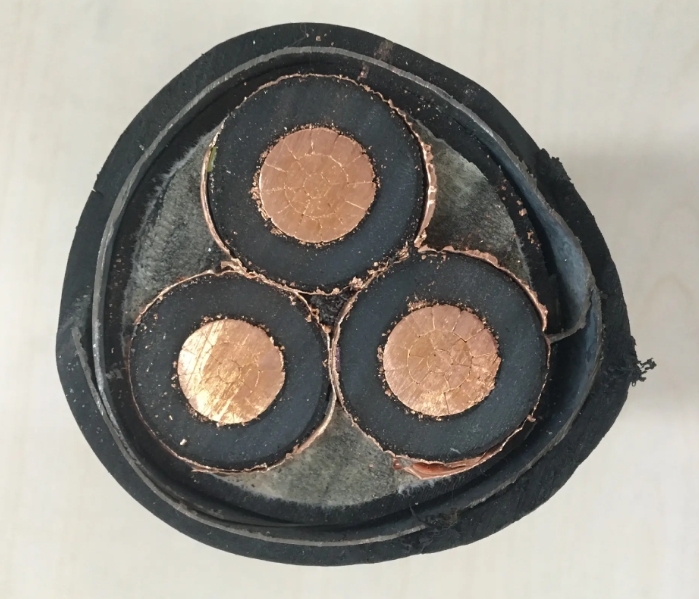

     交联聚乙烯电缆因其具有电性能高、输送容量大、重量轻、运行维护方便等优点，我国大部分地区的高压电缆线路全部使用了该类型的高压电缆。

高压电缆的故障：

高压电缆故障的主要原因在于产品质量和施工质量，其中电缆附件占故障总量的90%，薄弱环节表现在电缆终端头和中间接头，主要由于设计不良、材料选择不当、安装制作工艺不良三个方面的原因造成。

交流耐压试验技术存在不足，体现在如下两个方面：

◆交流耐压试验只关注电缆整体能否完整承受试验电压的考验，其判断标准为电缆是否通过了交流耐压试验，缺少电缆在试验过程中可能出现的局部损伤和破坏的监测手段。

◆如电缆内部存在局部放电,但是电缆依然有可能能够通过交流耐压试验，内部有缺陷的电缆带病运行，电缆安全运行存在一定风险。

因此检测高压电缆在耐压过程中的局放信号。

高压电缆局放测试的原理

      在电缆耐压试验过程中，采用如下测试回路，就可利用脉冲电流法监测电缆局部放电情况。Cx为被试验电缆，Ck为耦合电容器，在Cx、Ck的端部分别接入检测阻抗Zm1、Zm2。Z为高频阻波器，抑 制电源中的干扰信号进入局放测试回路，阻止局放信号进入电源系统。

     一旦被试电缆发生局部放电，耦合电容Ck瞬时对Cx充电，形成高频的脉冲电流波形，脉冲电流波形达到纳秒级别，其频谱高达百兆以上，脉冲电流的幅值大小、发生的频度反映电缆内部局部放电的严重程度。

      利用局放监测系统在耐压过程可严密监视局放信号随电压和时间变化的趋势，掌握电缆缺陷严重程度的变化。高压电缆局部放电的严重程度通过其局部放电量来反映，要测试局放量对测试系统进行校准。
